Project Description

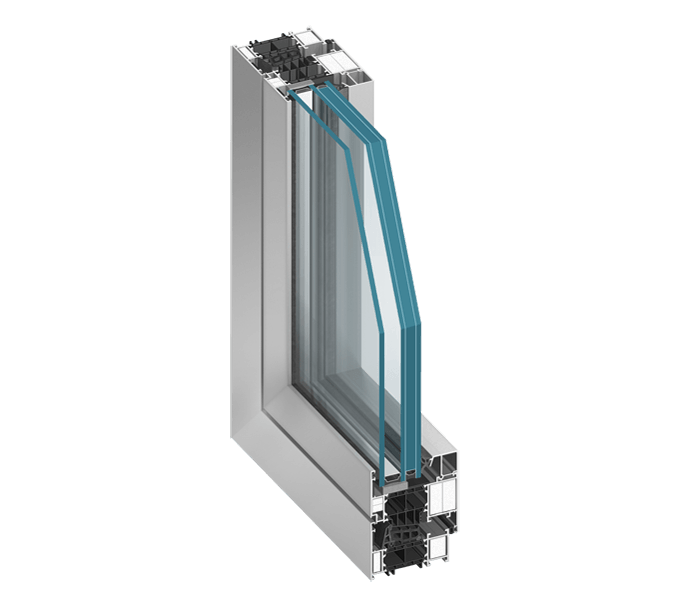

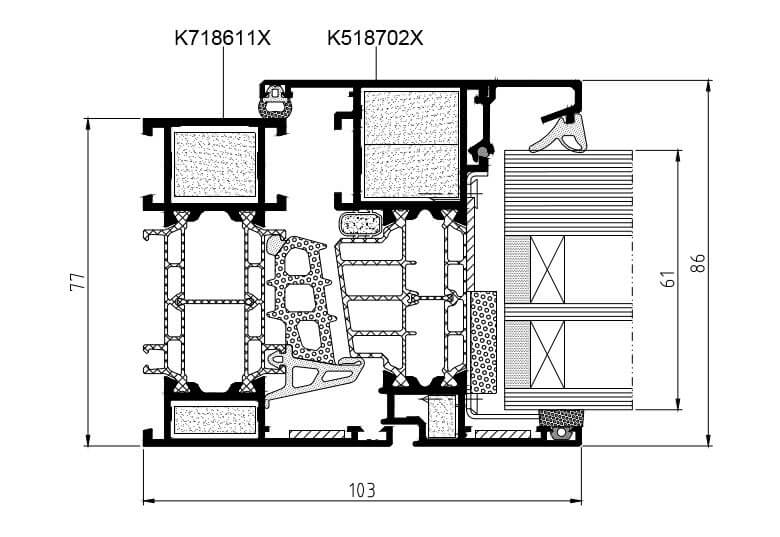

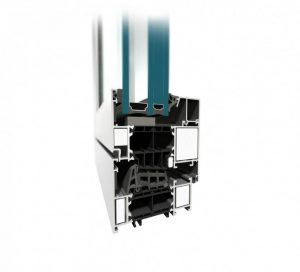

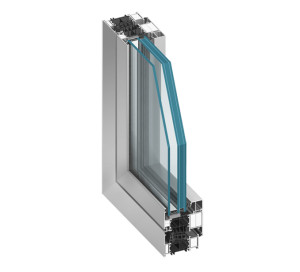

Systém MB-86EI sa používa pre výrobu otváracích okien s triedou požiarnej odolnosti EI 30 podľa normy EN 13501-2 + A1. Konštrukcia je založená na systéme MB-86, vďaka čomu sa vyznačuje vysokou tepelnou a zvukovou izoláciou a tiež vodotesnosťou a zvukotesnosťou.

Systém MB-86EI spája teda v sebe prednosti klasického okenného systému s vlastnosťami protipožiarnych prepážok – v ňom vykonaná zástavba spĺňa všetky požiadavky platných predpisov a noriem, najmä týkajúcich sa úspory energie a ochrany životného prostredia, so súčasným zaistením zodpovedajúce požiarnej bezpečnosti. Systém je klasifikovaný ako nešíriaci oheň (NRO).

Vlastnosti

  • Priepustnosť vzduchu trieda 4, EN 12207
  • Vodotesnosť trieda E 1500, EN 12208
  • Odolnosť proti zaťaženiu vetrom trieda C5, EN 12210
  • Tepelná izolácia Uf od 1,07 W / (m2K), Uw od 0,86 W / (m 2 K)
  • Požiarna odolnosť trieda EI30

Systém MB-78EI DPA sa používa na výrobu protipožiarnych priečok s automatickými posuvnými jednokrídlovými a dvojkrídlovými dverami s požiarnou odolnosťou EI15 alebo EI30. Je založený na systéme MB-78EI, obľúbenom a používanom pri mnohých realizáciách, z ktorého pochádza väčšina komponentov – zakladá sa na trojkomorových hliníkových profiloch s konštrukčnou hĺbkou 78 mm s tepelnou prepážkou so šírkou 34 mm.

Prvky požiarnej izolácie sú zavedené do vnútorných komôr profilov a izolačných priestorov medzi profilmi a na vonkajšie povrchy sú namontované dodatočné izolačné prvky a bobtnavé pásiky. V tomto systéme je možné použiť nadokenné priečky. Konštrukčné technológia sa podobá základnému systému, podobne tiež ako u MB-78EI je požiarna odolnosť dverí a priečok s dverami zachovaná v situácii pôsobenia ohňa tak z vonkajšej strany, tak aj z vnútornej strany. V konštrukciách MB-78EI DPA sa môžu používať pohony renomovaných výrobcov, prispôsobené prenášanie vhodne veľkého zaťaženia. Pohon posuvných dverí je možné namontovať do systémovej steny a do steny.

Vlastnosti

  • výška 1křídlých a 2křídlých dverí až do 2450 mm
  • šírka 1křídlých dverí až do 1100 mm
  • šírka 2křídlých dverí až do 2125 mm

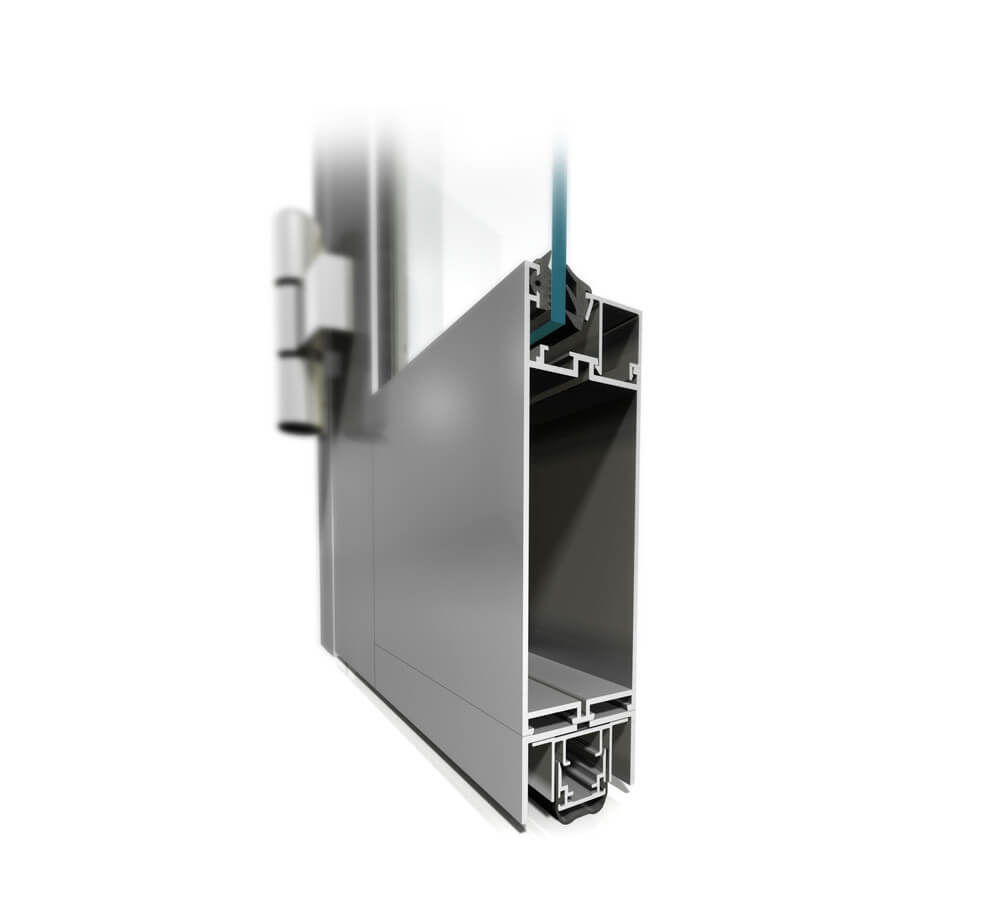

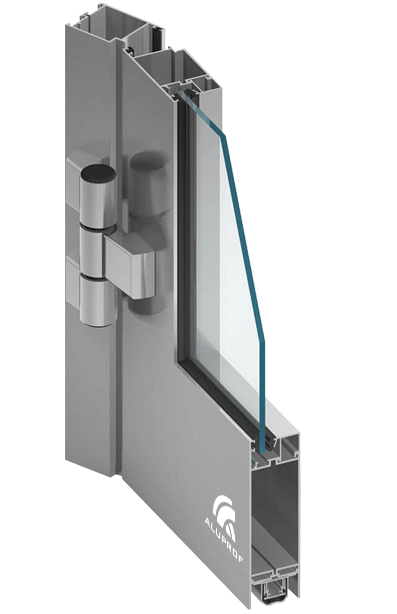

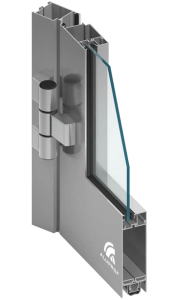

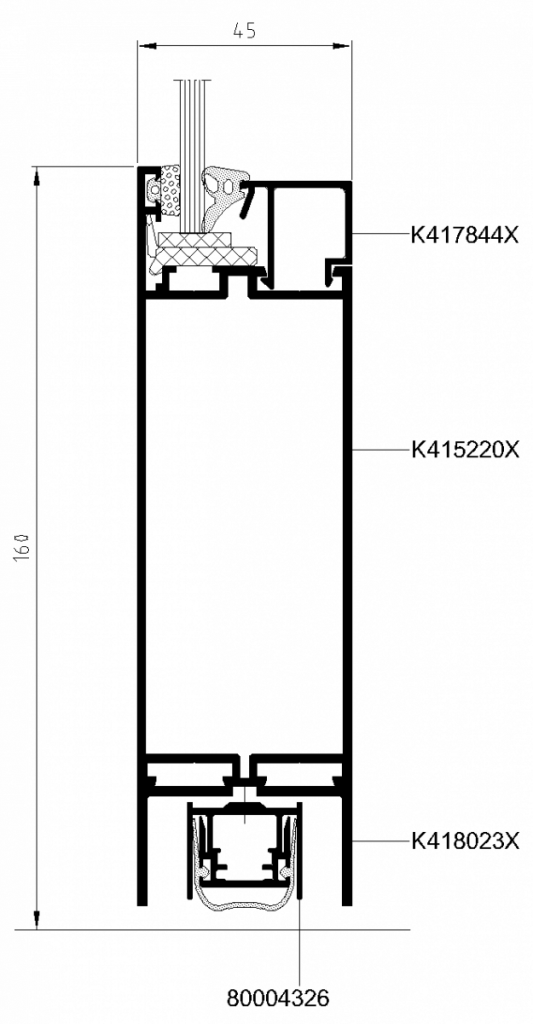

Konštrukcia MB-45D je navrhnutá na základe systému MB-45 a obsahuje deliace steny s kouřotěsnými dverami 1- alebo 2 křídlými triedy Sm aj Sa podľa PN-EN 13501-2.

Vlastnosti

  • výška do 2400 mm; šírka do 1250 mm Max rozmery krídla dverí (v × š)
  • 120-130 kg Max váha krídla (dvere / okná)
  • S200, Sa triedy dymotesnosti

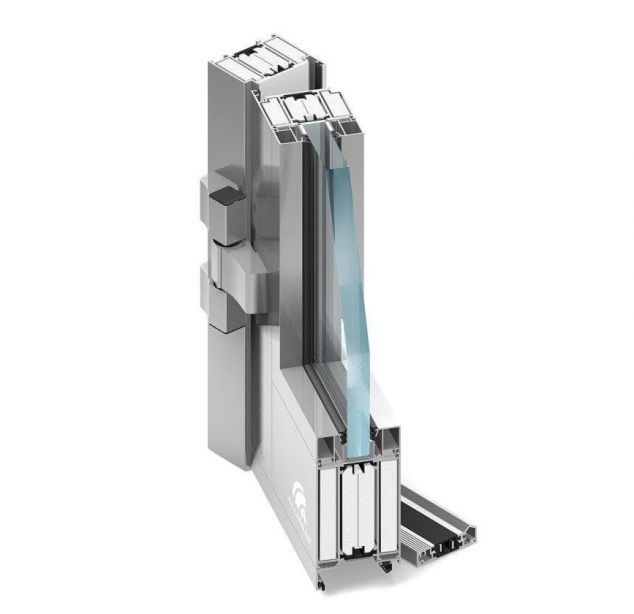

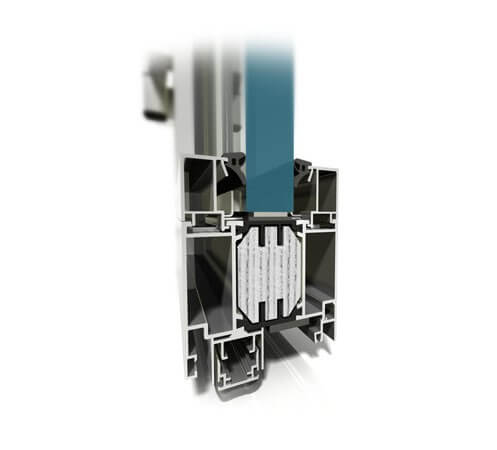

MB-78EI je moderný systém slúžiaci na výrobu spoľahlivých dverí a stien s požiarnou odolnosťou.

Konstrukce je tvořena 3-komorovými hliníkovými profily s přerušeným tepelným mostem a konstrukční stavební hloubkou 78 mm. Systém je vybaven různými prvky vč. speciální ohnivzdorných vložek, které zajišťují požadovanou požární odolnost a to až do třídy EI90. Rozsah zasklení je 8 – 49 mm a lze tak použít jednoduchá i izolační skla. V systému byla odzkoušena skla většiny renomovaných výrobců na trhu.

Systém byl odzkoušen mj. v institutu IFT Rosenheim, který potvrdil spolehlivost a vysokou požární ochranu.

Vlastnosti

  • protipožiarne dvere – odolnosť EI15 – EI90 (aj ako dymotesné dvere)
  • protipožiarne steny – odolnosť EI15 – EI90
  • protipožiarne automatické dvere – odolnosť EI15 – EI30 (certifikované s pohonmi GEZE)
  • požiarna okno – odolnosť EI15 – EI90
  • 1,60 W / (m2K) Súčiniteľ prestupu tepla profilu Uf

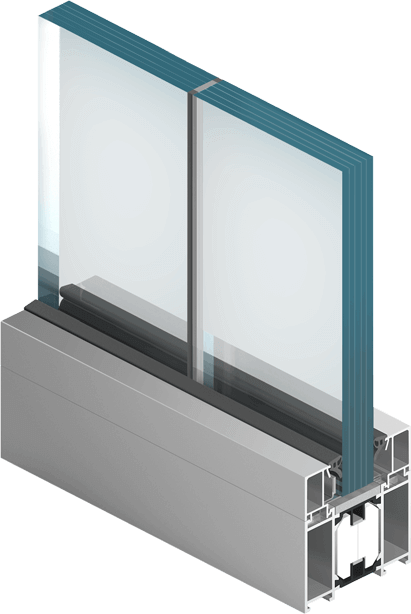

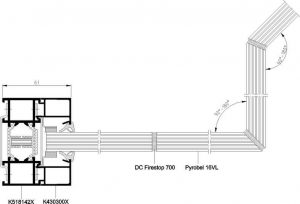

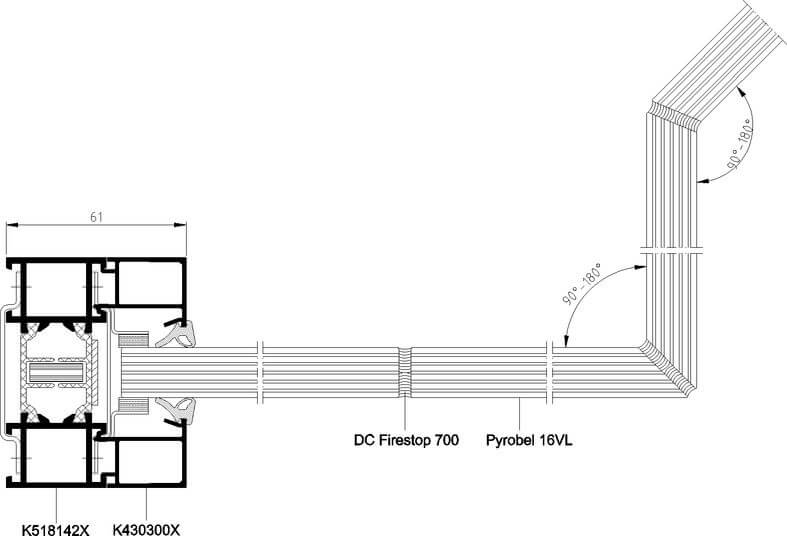

Novinkou v ponuke ALUPROF sú štrukturálne požiarne steny na báze systému MB-78EI. Jedná sa o dizajnové riešenie vnútorných požiarnych priečok bez viditeľných zvislých profilov. Steny vďaka tomu získavajú jednoliatu plochu bez narušenia zvislými elementy a dodávajú priestoru optické zväčšenie a reprezentatívny vzhľad.

Jednotlivé sklá sú oddelené tmelenie špár širokú iba 4 mm. Medzisklenné priestor je vyplnený ohňovzdorným roztažným materiálom a nehorľavým silikónom. Silikón je ponúkaný v troch farbách (čierny, sivý alebo biely).

Maximálna šírka skla je 1500 mm a výška až 3000 mm. Šírka steny nie je obmedzená.

Vlastnosti

  • požiarna odolnosť EI30 a EI60
  • šírka medzery medzi sklami iba 4 mm
  • maximálna výška stien 3,1 m
  • maximálna šírka poľa 1,5 m (dĺžka steny nie je obmedzená)

Systém MB-78EI DPA sa používa na výrobu protipožiarnych priečok s automatickými posuvnými jednokrídlovými a dvojkrídlovými dverami s požiarnou odolnosťou EI15 alebo EI30. Je založený na systéme MB-78EI, obľúbenom a používanom pri mnohých realizáciách, z ktorého pochádza väčšina komponentov – zakladá sa na trojkomorových hliníkových profiloch s konštrukčnou hĺbkou 78 mm s tepelnou prepážkou so šírkou 34 mm.

Prvky požiarnej izolácie sú zavedené do vnútorných komôr profilov a izolačných priestorov medzi profilmi a na vonkajšie povrchy sú namontované dodatočné izolačné prvky a bobtnavé pásiky. V tomto systéme je možné použiť nadokenné priečky. Konštrukčné technológia sa podobá základnému systému, podobne tiež ako u MB-78EI je požiarna odolnosť dverí a priečok s dverami zachovaná v situácii pôsobenia ohňa tak z vonkajšej strany, tak aj z vnútornej strany. V konštrukciách MB-78EI DPA sa môžu používať pohony renomovaných výrobcov, prispôsobené prenášanie vhodne veľkého zaťaženia. Pohon posuvných dverí je možné namontovať do systémovej steny a do steny.

Vlastnosti

  • výška 1křídlých a 2křídlých dverí až do 2450 mm
  • šírka 1křídlých dverí až do 1100 mm
  • šírka 2křídlých dverí až do 2125 mm

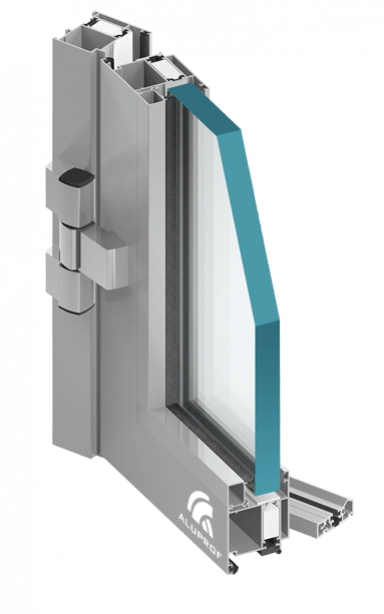

MB-60E EI je najnovším prírastkom v rodine požiarnych systémov ALUPROF. Jedná sa o ekonomicky výhodné riešenie požiarnych dverí a stien do triedy EI30. Samozrejmosťou sú dymotesné dvere.

Oproti nosnému požárnímu systému MB-78EI (ve třídě EI15 až EI90) MB-60E EI přináší několik výhod. Profilace je subtilní v pohledových šířkách i stavební hloubce a zabírá tak méně prostoru. Jednodušší konstrukce znamená rychlejší výrobu i montáž. Investor tak získává významnou finanční úsporu proti tradičním řešením.

Vlastnosti

  • Maximálny rozmer krídla: š. Do 1393 mm, v. Do 2354 mm
  • Max. hmotnosť krídla: do 120 kg
  • Priepustnosť vzduchu: trieda 2 (EN 12207: 2001)
  • Vodotesnosť: trieda 3A (EN 12208: 2001)

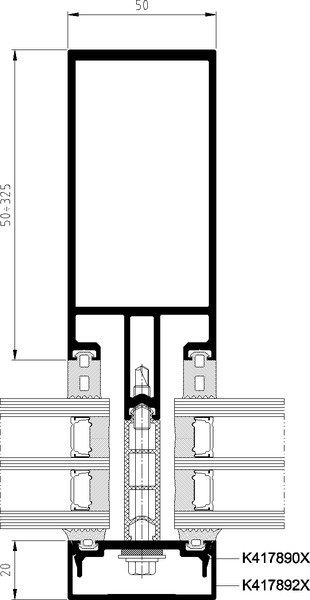

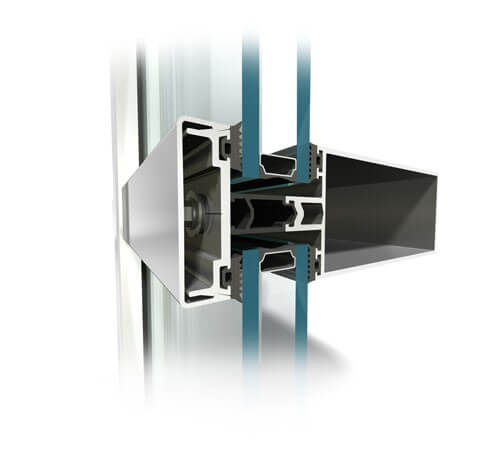

Nový rad MB-SR50N je modernejší variantom fasády MB-SR50, v ktorej boli použité profily v štandarde IW (pravý uhol profilov stĺpov a priečok), čo umožňuje lícovanie stĺpa a priečky, čo prináša vytúžený dizajnový efekt z vnútornej strany fasády.

Základná verzia fasády okrem štandardných riešenie ponúka aj dizajnové varianty na splnenie všetkých estetických požiadaviek.

MB-SR50N umožňuje napr. Efektné zvýraznenie zvislého alebo vodorovného delenie plochy. MB-SR50N EFEKT ponúka dizajn štrukturálne fasády – zvonku získame jednoliatu plochu skla delenou štruktúrou vertikálnych a horizontálnych línií so šírkou 20 mm. Tento variant ponúka tiež riešenie výsuvného okna (MB-SR50N OW).

Vo fasáde MB-SR50N je možné konštruovať tiež strešné svetlíky pri sklone 5-75 °.

Vlastnosti

  • 0,7 W / (m2K) Súčiniteľ prestupu tepla profilu Uf
  • AE 1200 Priepustnosť vzduchu
  • RE 1200 EN 12154 Vodotesnosť
  • I5 / E5 EN 14019 Odolnosť proti nárazu

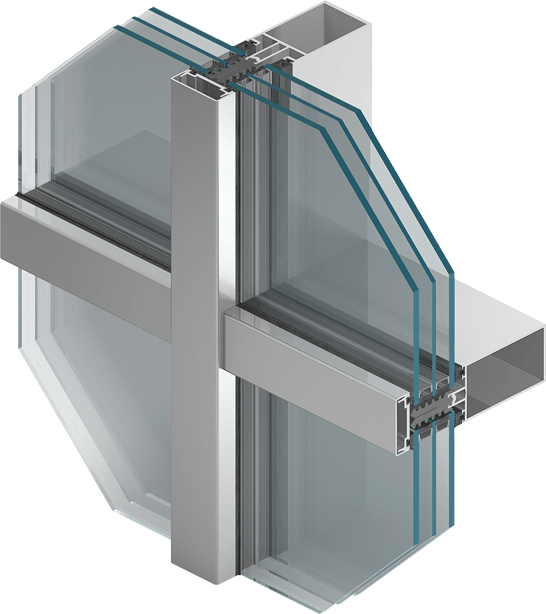

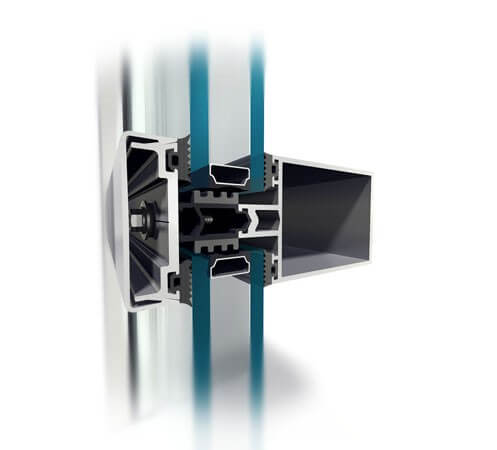

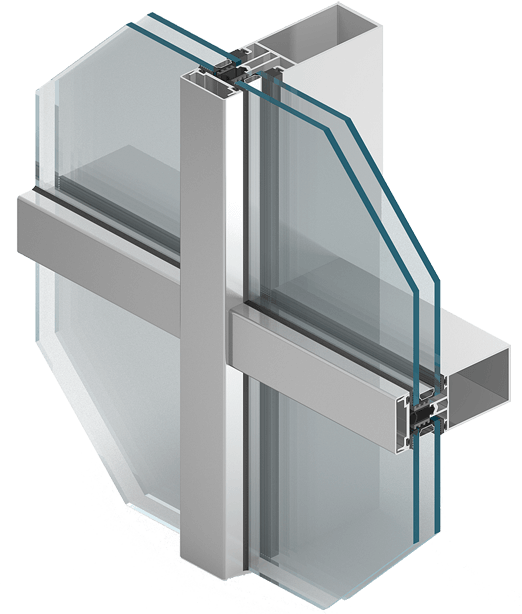

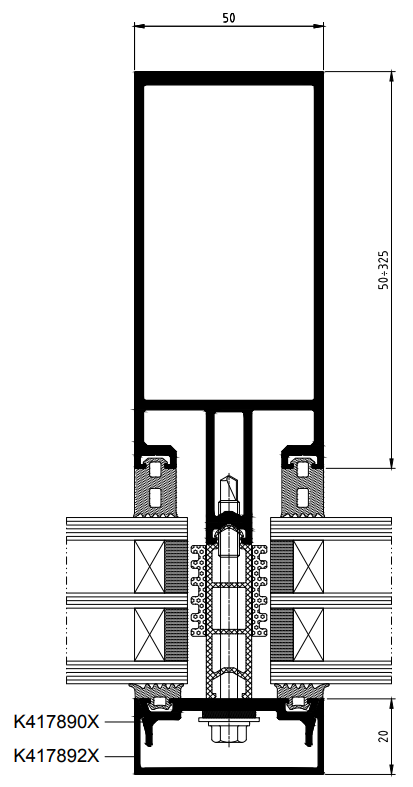

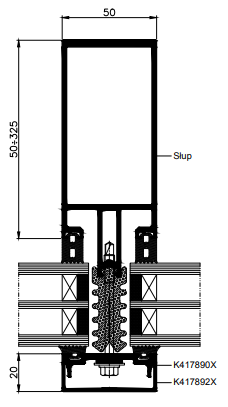

Systém Stĺpikové-priečkové fasády MB-SR50N HI + je určený na výrobu ľahkých obvodových plášťov zaveseného alebo výplňového typu, a tiež striech, svetlíkov a ostatných priestorových konštrukcií.

Tento systém dovoľuje konštruovať fasády s úzkymi deliacimi líniami, pri súčasnom zabezpečení trvanlivosti a pevnosti konštrukcie. Vďaka rozsiahlo ponuke profilov môžu architekti a projektanti realizovať tie najsmelšie plány v oblasti hliníkových presklených fasád.

Pre dosiahnutie optimálnej teplotné a akustické izolácie, a tiež zjednodušenie montáže fasády v systéme MB-SR50N HI +, bol použitý izolátor z materiálu PE, ktorý poskytuje veľmi dobrú tepelnú izoláciu (Uf od 0,7 W / m2K), a jeho tvar zaisťuje správne zavedenie skrutiek v priebehu zasklievanie fasády. Tepelná izolácia dosahuje úroveň pasívneho štandardu, ktorý bol potvrdený Passive House Institute v nemeckom Darmstadt.

Vlastnosti

  • AE 1200 Priepustnosť vzduchu
  • RE 1200 EN 12154 Vodotesnosť
  • I5 / E5 EN 14019 Odolnosť proti nárazu
  • 0,7 W / (m2K) Súčiniteľ prestupu tepla profilu Uf
  • Odolnosť proti nárazu: trieda I5 / E5, EN 14019
  • Protipožiarna odolnosť: možnosť prevedenia vo verzii EI30 a EI60
  • Súčiniteľ prestupu tepla (Uf): od 0,7 W / m2K

Vlastnosti

  • AE 1200 Priepustnosť vzduchu
  • RE 1500 EN 12154 Vodotesnosť
  • I5 / E5 EN 14019 Odolnosť proti nárazu
  • 0,85 W / (m2K) Súčiniteľ prestupu tepla profilu Uf

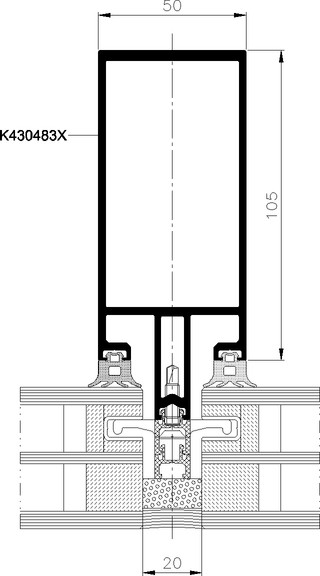

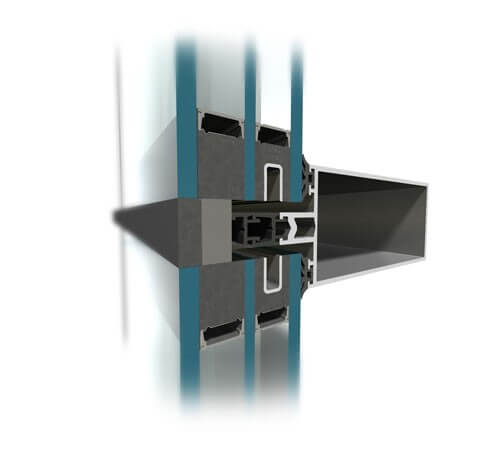

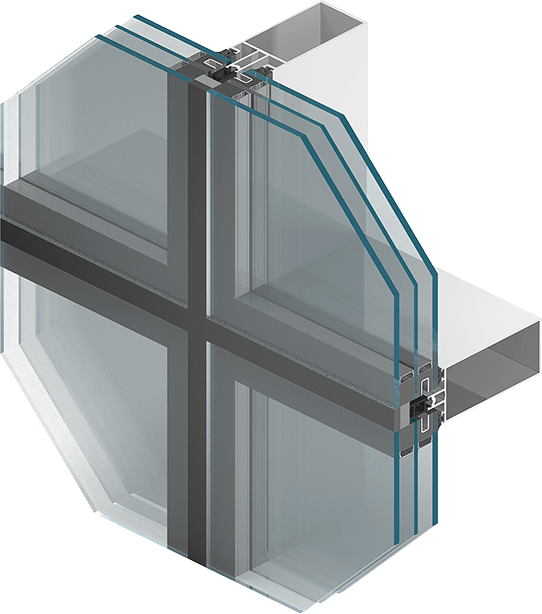

MB-SR50N EFEKT je štrukturálna verzia fasády so zvýšenou tepelnou izoláciou (Uf od 0,9 W / m2K). Vďaka bodovému kotvenie skla získame z vonka jednoliatu hladkú plochu skla delenou štruktúrou vertikálnych a horizontálnych línií s šírkou 20 mm.

Medzery medzi sklenenými poliami sú vyplnené špeciálnym štrukturálnym silikónom, ktorý zaisťuje vysokú tesnosť a zvyšuje tepelnoizolačné vlastnosti.

Veľkou výhodou tohto systému je fakt, že má odporúčanie od popredných svetových výrobcov silikónov – Dow Corning, Tremco-Sica a Ilbruck – čo znamená nielen zvýšenie prestíže tohto riešenia, ale zároveň garantuje pevnosť a tesnosť konštrukcie, rovnako ako ľahký prístup k rôznym technológiám medzi dodávateľmi skla. Pozoruhodný je tiež fakt, že je v tomto systéme možné použiť silikón v rôznych farbách, čo značne rozširuje možnosti vo návrhu dizajnu fasády.

Fasády realizované v MB-SR50N EFEKT majú nielen vynikajúce úžitkové parametre, vysokú tepelnú izoláciu, ale aj efektný vzhľad, čo dáva budovám prestíž a charakter.

Vlastnosti

  • AE 1200 Pa Priepustnosť vzduchu
  • RE 1200 Pa EN 12154 Vodotesnosť
  • I5 / E5 EN 14019 Odolnosť proti nárazu
  • do 2400 Pa Odolnosť voči zaťaženiu vetrom
  • zasklenia až 56 mm
  • ostré hrany profilu stĺpov a priečok
  • rôzne varianty horizontálnych a vertikálnych maskovacích líšt
  • výsuvné okno
  • CE klasifikácia

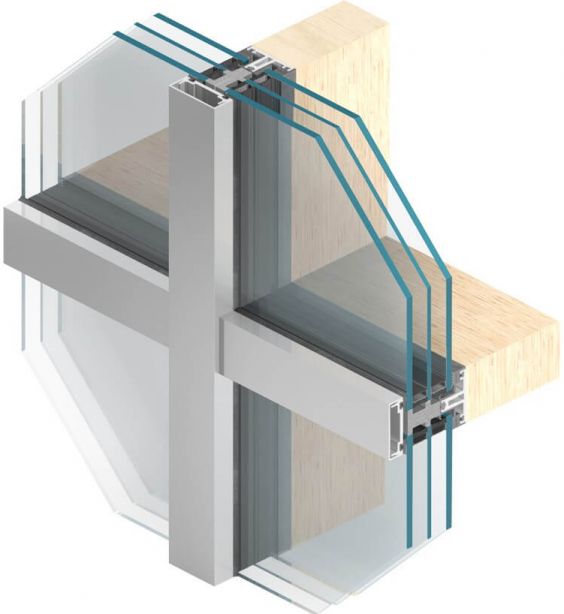

Na základe stĺpikovo-priečkovej steny MB-SR50N vznikol nasadzovacie systém, ktorý umožňuje spájať konštrukčné materiály s rôznymi vlastnosťami, iné z vnútornej strany a iné z vonkajšej strany miestnosti. Hliníkové prvky použité z vonkajšej strany slúžia pre zabezpečenie trvalej vnútornej ochrany vnútornej skeletovej konštrukcie proti atmosférickým vplyvom. Pre stavbu nosnej konštrukcie s môžu použiť dva druhy materiálov: drevené profily, používané s ohľadom na prirodzenú krásu, ktorá tvorí príjemnú a útulnú atmosféru, alebo oceľové profily s ohľadom na požadované vybavenie typu industriál (priemyselné) alebo s ohľadom na veľké rozpätie medzi podperami.

V konstrukci byl navržen hliníkový profil, tzv. sloupek-příčka, který je připevněn k dřevěným nebo ocelovým profilům pomocí spojek. Díky tomuto spojení vznikne kompozitní profil, ze kterého je postavena obvodová stěna skeletu. Profil sloupek-příčka se používá pro připevnění a udržení zasklení nebo výplní, pro přenesení zatížení větrem a jiných sil působících na konstrukci. Tento profil plní hlavní úlohu při odvodnění a větrání konstrukce, za tímto účelem byl opatřen plášťovým těsněním z EPDM. Toto těsnění je diferencováno za účelem dosažení kaskádového odvodnění sloupku a příčky, což má zásadní význam pro zachování těsnosti. Mezi prvky zasklení funguje tepelný izolátor s velmi dobrými parametry. Díky svým součástem konstrukce obvodové stěny MB-SR50N A splňuje vysoké požadavky na tepelnou a akustickou izolačnost a také na vodo- a vzduchotěsnost. Systém MB-SR50N A se může používat jak ve svislých konstrukcích, prosklených střechách a zimních zahradách. Vzhled hliníkových profilů lze jako v případě klasické stěny MB-SR50N tvarovat individuálně v závislosti na vkusu a architektonickém projektu tak, že se maskovací lišty upraví do příslušného tvaru.

Vlastnosti

  • 24-64 mm zasklenie priesvitnými sadami s hrúbkou
  • 600 kg maximálna hmotnosť výplne
  • Uf od 0,72 W / (m2K) Súčiniteľ prestupu tepla profilu
  • šírka stĺpikov: 50 mm
  • šírka priečok: 50 mm

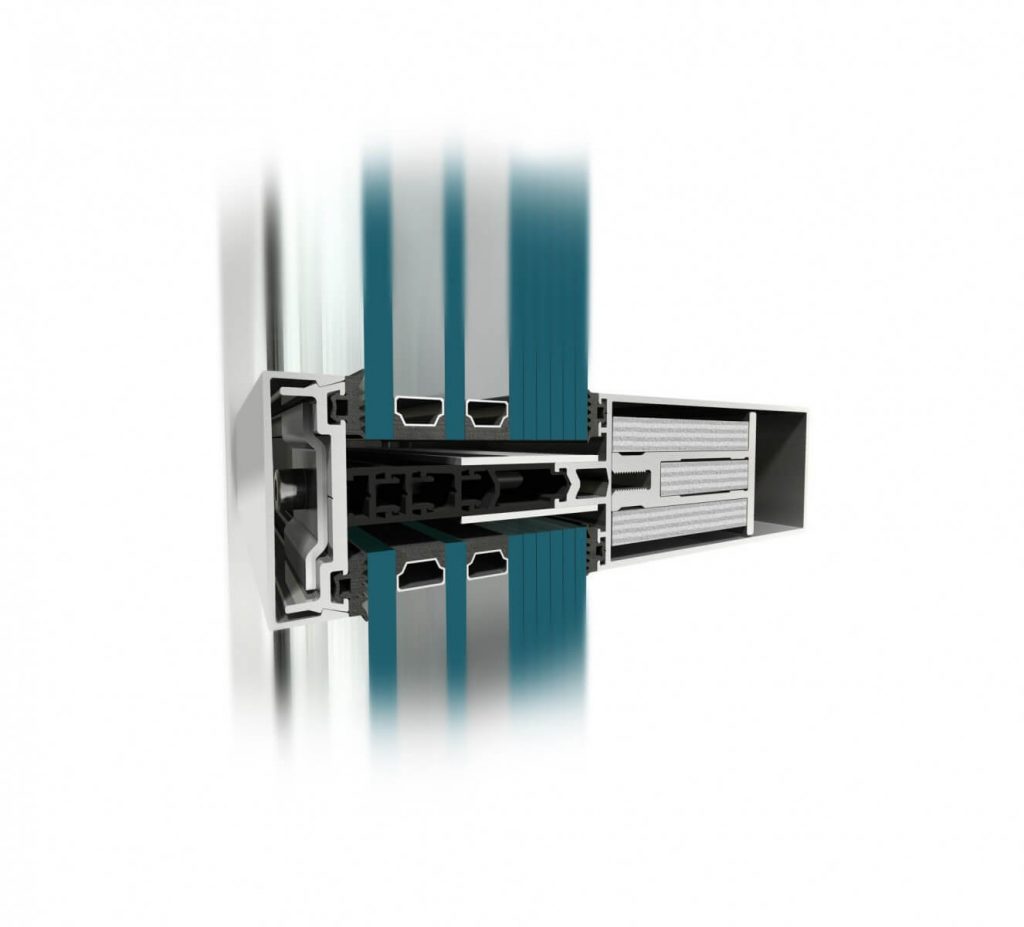

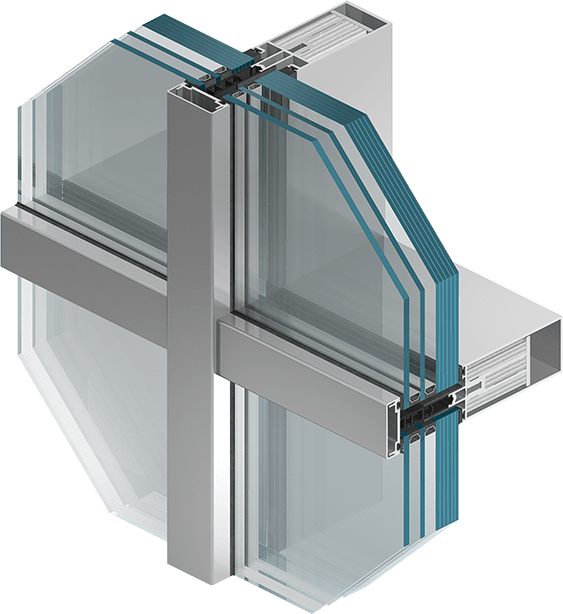

Konstrukce tohoto systému je založena na nosné rámové konstrukci sestávající z vertikálních (sloupů) a horizontálních (příček) hliníkových uzavřených profilů s pohledovou šířkou 50 mm.

Profily sloupů a příček jsou navzájem odpovídajícím způsobem spojeny a tvoří hliníkový rošt, který je uchycen k nosné konstrukci budovy pomoci vhodných kotev. Pro získání požární odolnosti hliníkových profilů jsou sloupy a příčky vyplněny speciálními ohnivzdornými vložkami. Ohnivzdorné vložky tvoří hliníkový profil vhodného tvaru, který plní funkci zesílení a je chráněn deskami z ohnivzdorných materiálů. Takto navržená konstrukce dovoluje použít standardní profily sloupů a příček, které jsou použity v systému MB-SR50N, což významně zvyšuje ekonomičnost celé konstrukce a zajišťuje stejný vzhled fasády jako v systému MB-SR50N.

V konstrukci MB-SR50N EI jsou použity sloupy s hloubkou od 85÷225 mm a příčky s hloubkou od 85÷189,5 mm. V systému se předpokládá příložkové spojení příčky se sloupem, což umožňuje efektivní odvod vody a správnou ventilaci meziskelního prostoru.

Pro optimální tepelnou a zvukovou izolací je v tomto systému použit průběžný termický můstek (izolátor) vyrobený z materiálu „HPVC“ a profilované zasklívací těsnění z EPDM.

Vlastnosti

  • trieda AE 1050 Pa PN-EN 12152 Priepustnosť vzduchu
  • trieda RE1200 PN-EN 12154 Vodotesnosť
  • 1,9 W / (m2K) Súčiniteľ prestupu tepla profilu Uf

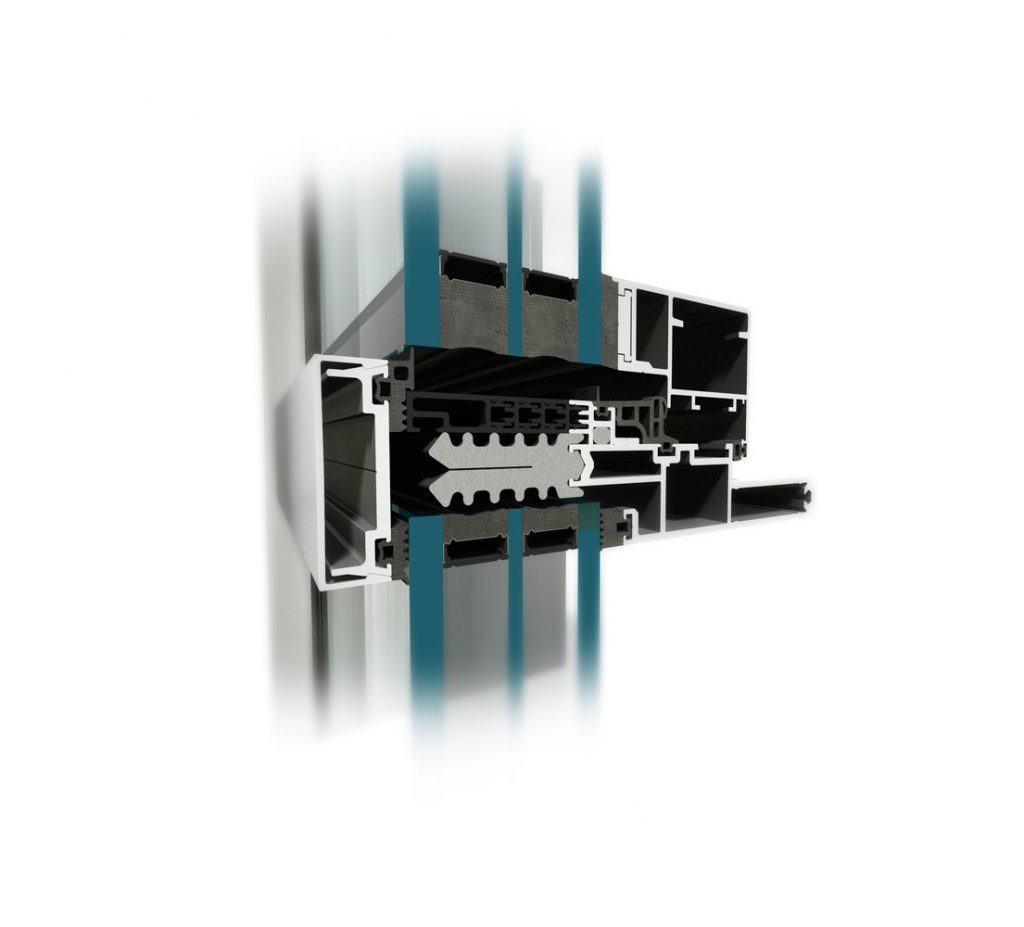

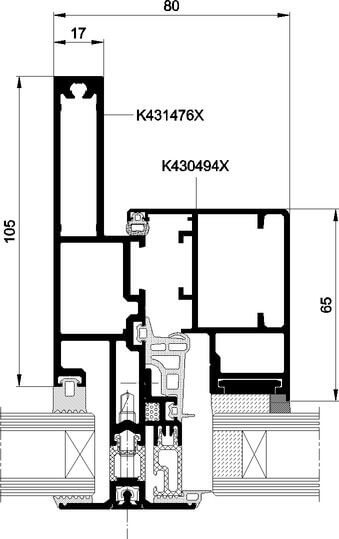

MB-SR50N IW je špeciálny fasádny systém s integrovaným dovnútra otváravým oknom. Prednosťou tohto systému je, že otváravé prvky nie sú zvonku rozoznateľné od prvkov fixných. Je tak dosiahnuté efektné jednoliatej sklenenej plochy fasády.

Systém MB-SR50N IW je možné prispôsobiť architektonickým požiadavkám. V základnej verzii je k dispozícii riešenie so štandardnými maskovacími lištami šírky 50 mm, ktoré tvoria zvislé a vodorovné deliace línie a jasne ohraničujú jednotlivé polia fasády. Dizajnovú variantom je potom tzv. Slim lišta neba riešenie typu EFEKT tj. Tmelená škára, ktoré eliminujú rušivé línie na fasáde. Fasáda tak získava efektný vzhľad a pôsobí dojmom jednoliatej sklenenej plochy.

Vlastnosti

  • Súčiniteľ prestupu tepla: Uf od 1,68 W / (m 2 K)
  • Prievzdušnosť: AE1200, EN 12152
  • Vodotesnosť: RE1200, EN 12154
  • Zaťaženie vetrom: 2400 Pa, EN 13116
  • Odolnosť proti nárazu: E5 / I5
  • Akustická izolácia: Rw = 42 dB (v závislosti na použitej výplňou)

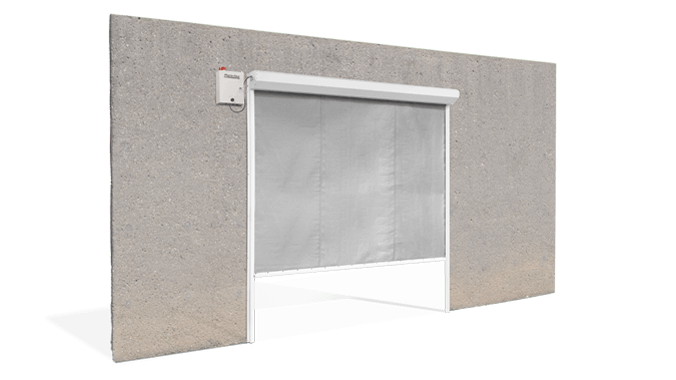

Tieto rýchle dvere môžu mať medzi 3 až 6 výstužnými priečkami (v celom rozmere), ktoré im umožňujú odolávať strednému tlaku vzduchu. Je vhodný pre priemysel a obchod, má vlastné profily z bieleho lakovaného hliníka, vysoko kvalitný motorový reduktor, elektrický panel a frekvenčný variátor.
Trojfázový motor 400 V s výkonom 750 W na intenzívne používanie.

Vlastnosti
